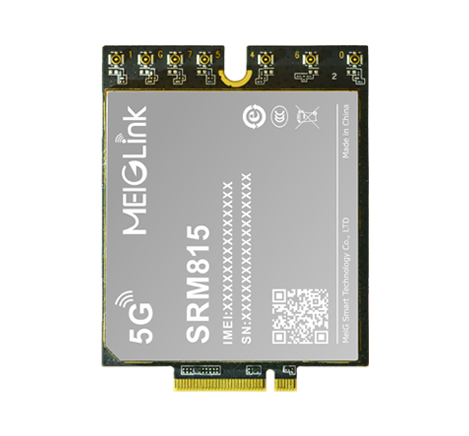

5G模组SRM815

5G模组SRM815

5G模组SRM815

美格智能SRM815 M.2模组是⼀款专为物联⽹和eMBB应⽤⽽设计的5G NR Sub-6GHz模组,集成了⾼通最新⼀代的骁⻰SDX55基带芯⽚,符合3GPP Release 15 标准,可⽀持独⽴组⽹(SA)和⾮独⽴组⽹(NSA)两种⽹络部署。针对不同⽬标地区,设计了不同⼦型号,⽀持3G/4G/5G多种⽹络制式,可涵盖全球主要地区和运营商的5G商⽤⽹络频段。


同时SRM815 M.2模组⽀ 持 ⾼ 通 I Z a t ™ G e n 9 定 位 技 术 ,内 置 了 多 星 座 ⾼ 精 度 G N S S 接 收 机 ,可 ⽀ 持GPS/GLONASS/BeiDou/Galileo/QZSS,可提供快速、准确的定位服务。


SRM815 M.2模组采用M.2封装,符合⾏业M.2标准接⼝定义,可⽀持USB3.1、PCIe3.0 、GPIO等接⼝,兼容多种类型操作系统(Android,Linux,Windows 7/8/10等操作系统),内置了丰富的⽹络协议,具有接口标准,底板设计简单,更易组装等优势,可⼴泛应⽤于CPE家庭⽹关、⾼清电视、AR/VR、⼯业路由器、机顶盒、⻋载终端、⼯业互联⽹等领域。


主要优势:

● 5G NR Sub-6GHz,支持3GPP R15标准,支持SA/NSA

● 5G NR 最大下行速率达4Gbps,最大上行速率达300Mbps

● LTE-A 可支持Cat.20,最大下行速率达2Gbps,最大上行速率达200Mbps

● 覆盖5G NR/LTE-FDD/LTE-TDD/WCDMA网络

● Qualcomm® IZat™ Gen 9 引擎, 支持GPS/GLONASS/BeiDou/Galileo/QZSS

● 螺丝孔固定位置与业界通用5G M.2模组兼容,底板无需改板

● 支持USB3.1、PCIe3.0接口

● 多种语音编码(HR/FR/EFR/AMR/AMR-WB),支持CSFB/VoLTE/VoNR

● 支持射频MIMO及接收分集技术,提高通讯质量并优化数据传输的速度

基本属性:
产品型号:

5G模组SRM815

封装特性:

M.2 封装

尺寸(mm):

56.0×43.0×3.65mm

重量:

< 11g

模组速率:
5G NR Sub-6GHz:

- MIMO 4*4, 256QAM

- Downlink up to 4Gbps

- Uplink up to 300Mbps

LTE Cat.20:

- MIMO 4*4, 256QAM

- Downlink up to 2Gbps

- Uplink up to 200Mbps

DC-HSPA+:

- Downlink up to 42.4Mbps

- Uplink up to 5.76Mbps

驱动&工具:
驱动:

Windows 7、Windows 8、Windows 8.1、Windows 10、Linux、Android

工具:

一键式升级工具,Gobinet拨号工具

FOTA 升级*
模组接口:
USB 2.0/USB 3.0/USB 3.1 with SS Gen2
1xPCIe Gen3.0
SIM卡接口
天线接口:主/分集/MIMO/GNSS天线,共7根天线
Power On/Off, Reset
飞行模式
休眠唤醒
1xPCM
GPIOs
认证信息:
SRRC/CE*/FCC*/PTCRB*
发射功率:
Class 2 for N41/N77/N78/N79
Class 3 for LTE-FDD
Class 3 for LTE-TDD
协议:
TCP/UDP/SSL*/HTTP(S)*/FTP*/PPP/PING/DTMF/QMI/MQTT*/AGPS/SUPL2.0,VoNR/VoLTE/CSFB
环境温湿度特性:
正常工作温度:

-30℃~+75℃

扩展工作温度:

-40℃~+85℃

存储温度:-45℃~+90℃
湿度:

5%~95%

SRM815系列频段信息:
SRM815-EA:
Region:

EMEA, China, Korea, Australia

5G NR Sub-6G:

N1/N3/N5/N7/N8/N20/N28/N38/N40/N41/N77/N78/N79

LTE-FDD:B1/B3/B5/B7/B8/B18/B19/B20/B28/B32
LTE-TDD:B34/B38/B39/B40/B41/B42
WCDMA:B1/B3/B5/B8
SRM815-NA:
Region:North America, South America
5G NR Sub-6G:N2/N5/N12/N25/N41/N48/N66/N71/N78
LTE-FDD:B2/B4/B5/B12/B13/B14/B25/B26/B28/B29/B30/B66/B71
LTE-TDD:B41/B42/B43/B48
WCDMA:B2/B4/B5
备注:*研发中
