MA800模组

MA800模组

MA800模组

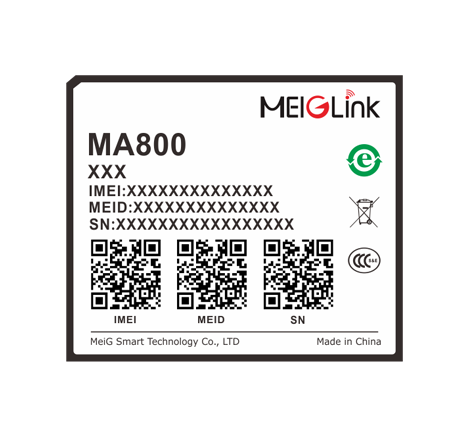

美格智能MA800是一款车规级LTE通信模组,严格按照IATF 16949:2016汽车行业质量管理体系标准制造。经过高温、震动及长时间严苛环境下的检验,并具有良好的ESD及EMC设计,专为汽车行业及其他恶劣环境应用设计的物联网解决方案。


MA800兼容高通MDM9628/MDM9X07平台,覆盖国内外LTE网络,同时向下兼容现有的3G和2G网络,以确保即使在偏远地区也可以进行网络通信。采用3GPP Rel.10技术,LTE下可支持最大下行速率150Mbps及上行速率50Mbps。


MA800通过MIMO技术,在接收端采用多个天线,从而降低误码率,提高通讯质量并优化数据传输的速度。MA800内置了多星座高精度GNSS接收机,支持GPS/GLONASS/BeiDou/Galileo/QZSS。


MA800支持丰富的接口,方便客户进行外设扩展,支持SDIO、RGMII、SPI、多路UART、ADC、GPIO等接口,可外挂Wi-Fi模组、以太网口、eMMC等外设。同时,该模组支持多种网络协议(TCP/UDP/HTTP/FTP/SSL/HTTPS)并且兼容多种类型操作系统(Android4.*/5.*/6.*/7.*,Windows XP/7/8/10等操作系统),使之可以广泛应用于车载、工业等领域。


主要优势:

● 可应用于IATF 16949:2016标准需求的车载领域

超宽温度设计(-40°~+85°),具有良好的ESD及EMC设计

● 覆盖LTE FDD/TD-LTE/WCDMA/TD-SCDMA/EDGE/GPRS/GSM/EVDO&CDMA 1x网络

● Qualcomm® IZat™ Gen 8C 引擎, 支持GPS/GLONASS/BeiDou/Galileo/QZSS

● 支持多种语音编码(HR/FR/EFR/AMR/AMR-WB),支持SRLTE/CSFB/VOLTE(选配)

● 支持射频MIMO及接收分集技术,提高通讯质量并优化数据传输的速度

基本属性:
产品型号:

MA800 模组

封装:

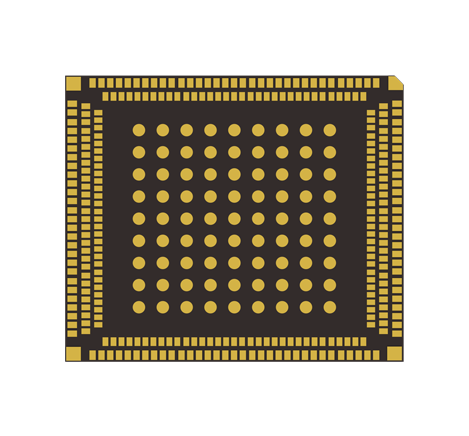

LGA 封装

尺寸:

37.5×33.0×3.0mm

重量:

< 8g

模组速率:
LTE-FDD (Cat 4):

Max 150Mbps(DL)/50Mbps(UL)

LTE-TDD (Cat 4):

Max 130Mbps(DL)/35Mbps(UL)

DC-HSPA+:

Max 42Mbps(DL)/5.76Mbps(UL)

TD-SCDMA:

Max 4.2Mbps(DL)/2.2Mbps(UL)

WCDMA:

Max 384kbps(DL)/384kbps(UL)

EDGE:

Max 236.8kbps(DL)/236.8kbps(UL)

GPRS:

Max 85.6kbps(DL)/85.6kbps(UL)

EVDO RevA:

Max 3.1Mbps(DL)/1.8Mbps(UL)

CDMA1x:

Max 153.6kbps(DL)/153.6kbps(UL)

驱动&工具:
驱动:

Windows XP, Windows Vista,Windows 7, Windows 8, Windows 8.1,Windows 10, Linux, Android

工具:

一键式升级工具,Gobinet 拨号工具

*FOTA 升级
模组接口:
高速USB 2.0
UART×3
SIM 卡接口(1.8 / 3.0V)
天线接口:主/分集/GNSS 天线(选配)
I2C×2
Power On/Off, Reset
RGMIIx1
SDIOx2
ADCx3
Fly Mode
LED指示灯
PCMx1
SPIx1(复用)
GPIOs
发射功率:
GSM850/900 33±2dBm,GSM1800/1900 30±2dBm,CDMA/EVDO 23~30dBm,WCDMA/HSPA 23+1/-3dBm,TD-SCDMA 23+1/-3dBm,TD-LTE 23±2.7dBm,LTE FDD 23±2.7dBm
协议:
TCP/UDP/SSL/HTTP(S)/FTP/PPP/PING/DTMF/QMI
环境温湿度特性:
工作温度:

-40℃ to 85℃

存储温度:

-45℃ to 90℃

湿度:

5%~95%

MA800 系列频段信息:
MA800C7A
频段

LTE-FDD:B1/B3/B5/B8

LTE-TDD:B38/B39/B40/B41

WCDMA:B1/B8  TD-SCDMA:B34/B39

CDMA&EVDO:BC0  GSM:900/1800


分集接收 :

支持

GNSS:

支持

PCM语音:

支持

MA800C7B
频段

LTE-FDD:B1/B3/B5/B8
LTE-TDD:B38/B39/B40/B41
WCDMA:B1/B8 TD-SCDMA:B34/B39
CDMA&EVDO:BC0 GSM:900/1800

分集接收 :

支持

GNSS:

不支持

PCM语音:

支持

MA800C7C
频段

LTE-FDD:B1/B3/B5/B8
LTE-TDD:B38/B39/B40/B41
WCDMA:B1/B8 TD-SCDMA:B34/B39
CDMA&EVDO:BC0 GSM:900/1800

分集接收 :

不支持

GNSS:

不支持

PCM语音:

不支持

MA800E
频段

LTE-FDD:B1/B3/B5/B7/B8/B20
LTE-TDD:B40
WCDMA:B1/B5/B8
GSM:900/1800

分集接收 :

支持

GNSS:

支持

PCM语音:

支持

MA800A
频段

LTE-FDD:B2/B4/B5/B12/B13/B17/B25/B26
LTE-TDD:B41
WCDMA:B2/B4/B5
CDMA&EVDO:BC0/BC1 GSM:850/1900

分集接收 :

支持

GNSS:

支持

PCM语音:

支持

MA800SA
频段

LTE-FDD:B2/B4/B5/B7/B8/B28
LTE-TDD:B40
WCDMA:B2/B5/B8
GSM:850/900/1800/1900

分集接收 :

支持

GNSS:

支持

PCM语音:

支持

相关下载:

  • AT指令集

    美格智能MA800 模组AT指令集V2.9

  • 硬件设计

    美格智能MA800 0-ma800-all_asm(硬件设计)

  • 测试工具

    美格智能MA800 qxdm_Andorid&Linux(调试工具)

  • 驱动

    美格智能MA800 MEIG USB Driver V11.1(驱动)

    美格智能MA800 Linux驱动适配(驱动)

  • 产品规格书

    美格智能MA800车载模组规格书_V1.2
