智能模组SLM920

智能模组SLM920

智能模组SLM920

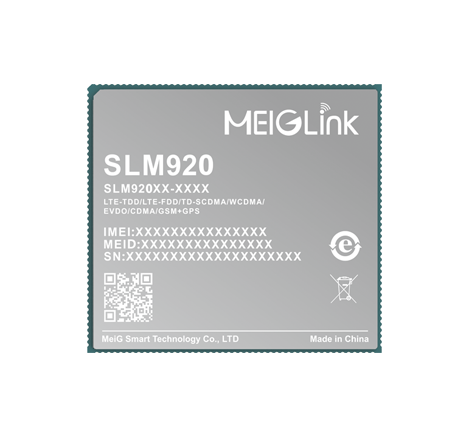

美格智能SLM920系列核心板,采用高通骁龙600系列 QCM6125,该 CPU 采用 11nm FinFET 制程,内置 64bit ARM、 8 核 Kryo(4*A73 2.0GHz & 4*A53 1.8GHz),支持 Decode/encode 最高 4K 30fps、H.265,搭载安卓10操作系统,支持板卡内存为 32GB+3GB(64GB+4GB、128GB+6GB),支持 LTE Cat.6 和 2*20MHz 的载波聚合,最大下行速率可达300Mbps,支持 TD-LTE/FDD-LTE/WCDMA/EVDO/TD-SCDMA/CDMA/GSM 多种网络制式,集成了GNSS和2.4&5G Wi-Fi 的宽带智能无线通信模组。


SLM920系列模组,目前包含了以下区域的子型号:SLM920-C、SLM920-E、SLM920-A*、SLM920-LA*、SLM920-J*、SLM920-AU*、SNM920。


SLM920模组集成了丰富的功能接口,包含 LCM、触摸屏、摄像头、麦克风、扬声器、UART 接口、USB 接口、I2C 接口、SPI 接口等等;可提供语音、短信、通讯簿、2.4G/5G Wi-Fi、BT 和 GPS 功能;产品支持双1600W 的 3D 摄像或景深拍照,可广泛应用于智能POS收银机、物流终端、VR Camera、智能机器人、车载设备、智能信息采集设备、智能手持终端、无人机等产品。


主要优势:

● 支持 LTE Cat.6 和 2x20MHz 载波聚合,最大下行速率可达 300Mbps

● 各网络制式的全面覆盖

● 支持双屏异显和双触摸控制,主屏最高支持 2520*1080

● @60fps,辅屏最高支持 2520*1080 @60fps

● 支持双路 ISP(16+16MP),最高可支持 4 路摄像头

● 集成多星座 GNSS 接收机,满足不同环境下快速、精准定位的需求

支持 4K @30fps 视频的录制和播放
基本属性:
产品型号:智能模组SLM920
操作系统:

Android 10/12

存储:

32GB eMMC+3GB LPDDR4x (默认)

16GB eMMC+2GB LPDDR4x (可选)

64GB eMMC+4GB LPDDR4x (可选)

128GB eMMC+6GB LPDDR4x (可选)

工作温度:

-35°C ~ +75°C

存储温度:-40°C ~ +90°C
工作电压:3.5V~4.35V(典型值:3.8V)
尺寸(mm):41.0mm × 45.5mm × 3.00mm

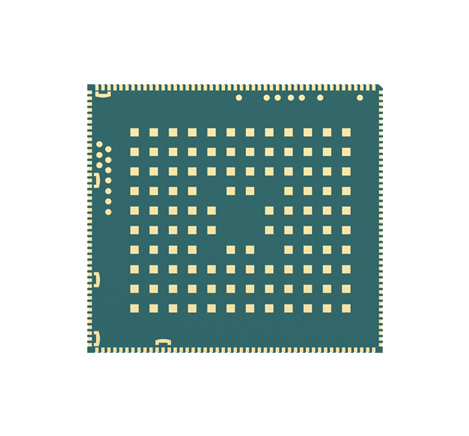

封装特性:LCC160Pin +LGA112Pin 封装
重量:约13.0g
认证:

CCC/CE/FCC*

突出特性:
WLAN:

2.4G/5G, 802.11 a/b/g/n/ac

蓝牙:

BT2.1+EDR/3.0/4.1 LE/5.x BLE

GNSS:

GPS/GLONASS/BeiDou

LTE Cat 6,支持2x20MHz 载波聚合
支持分集接收天线,下行支持MIMO 2×2
支持3GPP E-UTRA Release 12
带宽: 1.4/3/5/10/15/20MHz
内置充电芯片和电量计,支持高通Quick Charge 3.0(可选)
支持双屏异显
支持双卡双待
通过USB 进行固件更新
USB接口:
USB 3.0*1,USB 2.0*1,支持 Type-C Display Port,支持USB OTG
其他接口:
I2C接口:5组
(U)SIM接口:2组(1.8V/2.95V)
UART接口:3组(支持硬件流控,最高速率达4Mbps)
SD卡接口:1组(支持 SD 3.0,4-bit SDIO)
PWRKEY :1.8V,内部上拉
SPI接口:2 组(1组可以复用为UART ;1组可以复用为I2S,I2S支持Tx 和 Rx)
ADC接口:2组
GPIO接口:19组
马达驱动接口:1组
Flashlight接口:2路
LED指示接口:4组
天线接口:主天线、分集天线、GNSS天线和Wi-Fi & BT天线接口
音频和视频:

支持VoLTE 超高清语音通话,以及SRVCC/CSFB语音回落技术

24-bit/192kHz 高保真音乐回放

视频编解码:

4K@60fps

Wi-Fi 视频:编解码最高1080P @30fps
接口:
LCM接口:

1 x 4-lane MIPI_DSI + 1 x Display Port

1920x1200@60fps + 1920x1200@60fps

摄像头接口:

3 路4-lane MIPI_CSI, 最高速率2.1Gbps/Lane,支持3或4组摄像头

通过双ISP,可以最大支持24M像素拍照

触摸屏接口:电容式触摸屏
音频接口:
模拟音频:扬声器、听筒、耳机、3组麦克风,支持1组降噪麦克风
频段信息:
中国/印度  SLM920-C:
LTE-FDD:B1/B3/B5/B8
LTE-TDD:B34/B38/B39/B40/B41
WCDMA:B1/B8
TD-SCDMA: B34/B39
EVDO/CDMA: BC0
GSM:900/1800MHz
欧洲、中东、非洲/韩国/泰国  SLM920-E:
LTE-FDD:B1/B3/B5/B7/B8/B20
LTE-TDD:B38/B40/B41
WCDMA:B1/B5/B8
GSM:850/900/1800MHz
北美  SLM920-A*:
LTE-FDD:B2/B4/B5/B7/B12/B13/B14/B17/B25/B26/B66
LTE-TDD:B41(196MHz)
WCDMA:B2/B4/B5
GSM: 850/1900MHz
澳大利亚/台湾/巴西  SLM920-AU*:
LTE-FDD:B1/B3/B5/B7/B8/B28
LTE-TDD:

B40

WCDMA:B1/B2/B5/B8
GSM: 850/900/1800/1900MHz
日本  SLM920-J*:
LTE-FDD:B1/B3/B8/B18/B19/B26
LTE-TDD:B41
WCDMA:B1/B6/B8/B19
拉丁美洲  SLM920-LA*:
LTE-FDD:B2/B4/B5/B7/B8/B28
LTE-TDD:B40
WCDMA:B2/B5/B8
GSM: 850/900/1900MHz
全球
SNM920:仅支持Wi-Fi & BT
备注: *表示研发中...


相关下载:

  • 产品规格书

    美格智能SLM920智能模组规格书_V2.0
