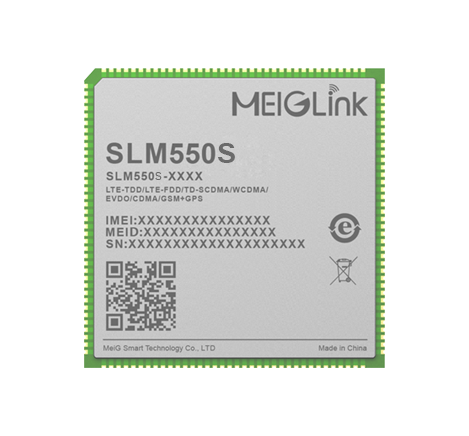

智能模组SLM550S

智能模组SLM550S

智能模组SLM550S

SLM550S系列模组,采用紫光展锐的UIS8581E平台,该CPU采用28nm FinFET制程,内置64bit ARM、8 核A55(4*1.6GHz+4*1.2GHz),支持Decode/encode最高1080P@30fps、H.266,支持FHD+屏幕分辨率,支持两路ISP摄像头,搭载Android 10操作系统,支持板卡内存为1GB+8GB(2GB+16GB、3GB+32GB、4GB+64GB),支持LTE Cat4,最大下行速率可达150Mbps,最大上行速率可达50Mbps。支持TD-LTE/FDD-LTE/WCDMA/TD-SCDMA/GSM多种网络制式,集成了GNSS和2.4WIFI(5G WIFI 选配)。


SLM550S系列模组,包含以下区域的子型号:SLM550S-C、SLM550S-E、SLM550S-LA、SNM550S。


SLM550S可提供语音、短信、通讯簿、2.4G WiFi(5G WIFI 选配)、BT和GPS功能;产品可广泛应用于视频记录仪、智能POS收银机、物流终端、VR Camera、智能机器人、视频监控、安防监控、车载设备、智能信息采集设备、智能手持终端、无人机等产品。


主要优势:

● 支持LTE Cat 4,最大下行速率可达150Mbps各网络制式的全面覆盖

● 支持主屏最高支持FHD+(1080*2160)

● 支持双ISP(2M+8M),双摄功能,单摄最高支持8MP camera

● 集成多星座GNSS 接收机,满足不同环境下快速、精准定位的需求

● 支持1080P @30fps 视频的录制和播放

基本属性:
产品型号:智能模组SLM550S
操作系统:

Android 11.0

存储:

16GB eMMC+2GB LPDDR4 (默认)

32GB eMMC+3GB LPDDR4 (可选)

64GB eMMC+4GB LPDDR4 (可选)

工作温度范围:

-30°C ~ +75°C

存储温度范围:-40°C ~ +85°C
尺寸(mm):40.5x40.5x2.85mm
封装特性:LCC+LGA封装
重量:约13.0g
认证:

CCC(中国)*

突出特性:
WLAN:

2.4G/5G*, 802.11 a*/b/g/n/ac*

蓝牙:

BT2.1+EDR/3.0/4.1 LE/4.2 BLE,BT5.0*

GNSS:

GPS/GLONASS/BeiDou

LTE Cat.4,支持分集接收天线,下行支持 MIMO 2×2
带宽:1.4/3/5/10/15/20MHz
内置充电芯片和电量计,支持双卡双待
通过USB进行固件更新
USB接口:
符合USB 2.0 规范,支持USB OTG
I2C接口:最大可支持5组
(U)SIM接口:2组(1.8V/2.95V)
UART接口:最大可支持3组(支持硬件流控,最高速率达4Mbps)
SD卡接口:1组(支持 SD 3.0, 4-bit SDIO)
PWRKEY:1.8V,内部上拉
SPI接口:最大可支持5组
ADC接口:2组
GPIO接口:*24
马达驱动接口:1组
LED指示接口:1组
天线接口:主天线、分集天线、GNSS天线和Wi-Fi & BT天线接口
音频和视频:
支持VoLTE超高清语音通话,以及SRVCC/CSFB语音回落技术,24-bit/192kHz高保真音乐回放
视频编解码:1080P @30fps
Wi-Fi 视频: 编解码最高1080P @30fps
摄像头接口:
主Camera:2-lane MIPI_CSI
辅Camera:1-lane MIPI_CSI ,最高速率 2.1Gbps/Lane,可以最大支持8M像素拍照
触摸屏接口:电容式触摸屏
音频接口:
模拟音频:扬声器、听筒、耳机、3 组麦克风,支持1组降噪麦克风
LCM接口:4-lane MIPI_DSI,FHD+(1080*2160) @60fps
数据特性:
LTE Cat.4 FDD: 最大150Mbps (DL)/50Mbps (UL)
LTE Cat.4 TDD:最大117Mbps (DL)/30Mbps (UL)
UMTS:
DC-USDPA: 最大42Mbps (DL)
HSUPA:最大5.76Mbps (UL)
WCDMA: 最大384Kbps (DL/UL)
TD-SCDMA:最大4.2Mbps (DL)/2.2Mbps (UL)
GSM:
GPRS: 最大107Kbps (DL)/85.6Kbps (UL)
EDGE: 最大236.8Kbps (DL)/236.8Kbps (UL)
频段信息:
中国/印度
SLM550S-C:
LTE-FDD:B1/B3/B5/B8
LTE-TDD:B34/B38/B39/B40/B41
TD-SCDMA:No support
WCDMA:B1/B8
EVDO/CDMA:No support
GSM:900/1800MHz
欧洲、中东、非洲/韩国/泰国
SLM550S-E:
LTE-FDD:B1/B2/B3/B5/B7/B8/B20/B28
LTE-TDD:B38/B40/B41
WCDMA:B1/B2/B5/B8
GSM:850/900/1800/1900MHz
澳大利亚/台湾/巴西
SLM550S-AU:
LTE-FDD:B1/B3/B5/B7/B8/B28
LTE-TDD:B40
WCDMA:B1/B5/B8
GSM: 850/900/1800MHz
拉丁美洲
SLM550-LA:
LTE-FDD:B2/B4/B5/B7/B8/B25/B28/B66
LTE-TDD:B40
WCDMA: B2/B5/B8
GSM: 850/900/1900MHz
全球
SNM550S:
仅支持Wi-Fi & BT
备注:*研发中...
